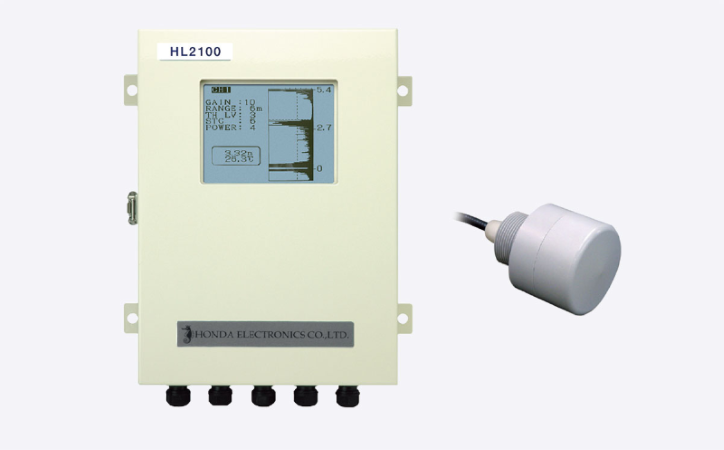

HL2100 [超声波界面物位计]
概述

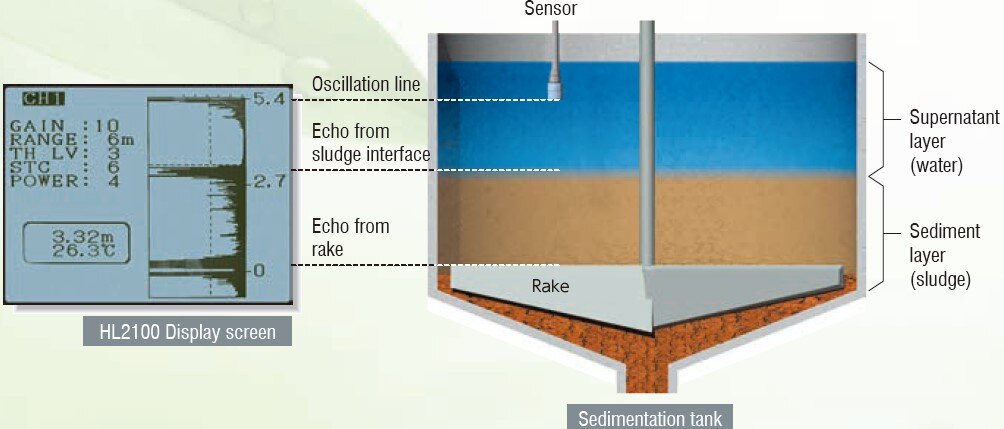

超声波具有在不同介质界面发生反射的特性。通过安装在水中的传感器发射超声波，根据超声波在界面反射并被接收所需的时间，计算沉降状态。
由于采用非接触式测量方式，即使是不透明处理水中的界面，或深槽内的界面，也无需将传感器下放至沉积物位置即可实现测量。
产品特点
・配备 RS-485 通讯功能。采用 ORIGINAL 通讯协议时，可通过管理软件 LV Monitor2 进行监测；采用 MODBUS 通讯时，可实现远程操作与管理。
・可测量距离范围广，从传感器发射面起 0.2～10m。
・单台设备可进行 2 个测点 的测量（第二个传感器需另行配置）。
・采用超声波测量，不受液体透明度、颜色及昼夜变化影响。
・基于上清液水质变化及沉积污泥浓度变化进行运算处理，因此无需因设备状态变化而频繁修改设定值或重新校准。
变送器与传感器均无机械运动部件，可实现长期稳定测量。
输出
・报警输出
・4-20mA 电流输出
・RS-485 通讯
※ 配合选配通信软件，可将数据传输至 PC。
用途
・水处理厂、污水处理厂和工业废水处理厂的沉淀池的界面管理

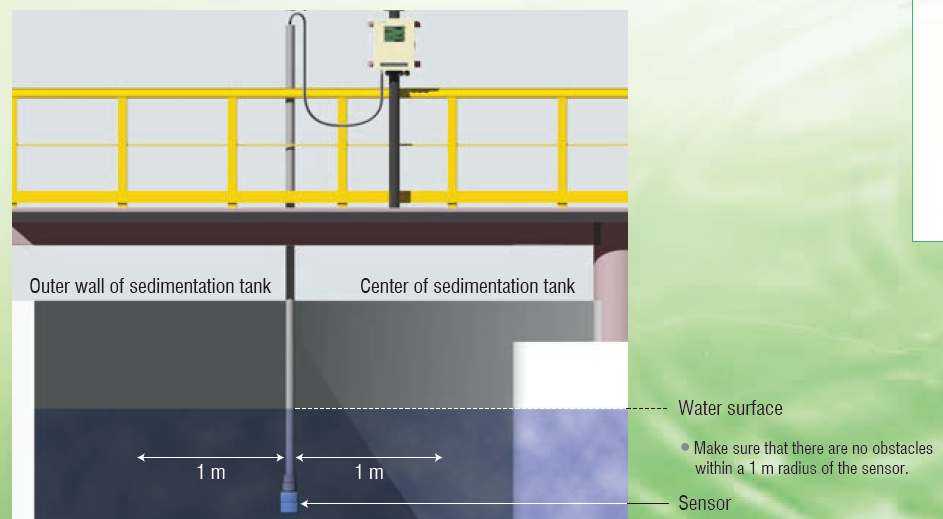

安装实例
规格
| 型号 | HL2100 | |
| 频道数量 | 2CH | |
| 频率 | 400kHz | |
| 测量对象 | 污泥界面 | |
| 距離測定範囲 | 0.2～10m | |
| 分辨率 | 测量 | 1cm |
| 显示 | 1cm | |
| 数据更新周期 | 1秒 | |
| 传感器指向性角度（声压半满角） | 6° | |
| 电源 | 电压 | AC100～240V 50/60Hz |
| 用电量 | 18VA | |
| 显示 | LED显示屏(带背光灯) | |
| 电源 | 报警输出 | 上、下限各2分，AC250V / DC30V，1A（继电器触点） |
| 4-20mA电流输出 | 分辨率：16位，每通道1点 (最大负载电阻450Ω) |
|
| 接口 |
RS-485MODBUS® RTU ORIGINAL 通讯格式可在本机菜单中切换 |
|
※MODBUS 是 Schneider Electric USA, Inc.（施耐德电气美国公司）的注册商标。
| 型号 | 本体 | 传感器 |
| 环境温度 | -10～60℃ | -5～60℃ |
| 材质 | 涂装钢材 | 外壳：PVC 电缆：PVC |
| 防护等级 | 相当于IP54※1 | 相当于IP68 |
| 外形尺寸（WxDxHmm) | 280ｘ96ｘ352 | φ80ｘ95 |
| 传感器电缆长度 | - | 20m |
| 最大允许电缆长度 | - | 100m※2 |
| 质量 | 5.4kg | 1.9kg |
※1 请使用外径 Φ6.5～9mm 的电缆，并安装随附密封塞及防水堵头。
※2 如需延长传感器电缆，请咨询本公司。

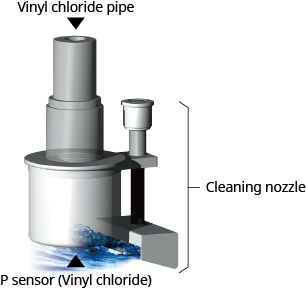

传感器清洗方法
传感器表面的污物附着会干扰污泥界面的测量，因此要始终保持传感器表面清洁。
建议定期擦拭或用可选的清洁喷嘴持续清洁。
使用清洗喷嘴时，一定要让水流过。
