WA系列[超声波清洗机分离型]
WA-600-28/WA-600-40/WA-1200-28/WA-1200-40

WA系列[超声波清洗机分离型]

产品特点

内置通信功能，支持日常管理

RS485通信功能

可以通过RS485通信（MODBUS RTU）检查各种设置和运行状态。
可以读出频率和输出功率设置以及振荡状态，以便在预防性维护中使用。

RS485通信功能
RS485通信功能

最佳的和安定的清洗

数字控制系统的自动频率跟踪和恒定功率输出，使超声波振荡以最佳频率和稳定的恒定功率输出应对各种负载波动，如液体深度、液体温度、液体类型、减压等对工件进行最佳清洗。

四种振荡模式适用于各种污垢和工件

1.相邻近双频振荡
抑制空化现象的停留，并将超声波传播到远处。
抽吸作用使它适合于清洗小管子和通孔基板的内部。

2.调频振荡
通过改变频率调制引起的驻波位置，消除清洗的不均匀。
由于空化产生位置的改变，对工件的损害也随之减少。

3.单频振荡
产生强大的空化作用，适用于清洗顽固的污垢。

4.脉冲振荡
*根据要求，可以制造具有定制规格的换能器单元，如减压规格。

提高可维护性

自动调谐功能在更换相同规格的换能器单元时，不需要再调整发振器。
当振荡器发生异常时，安全地停止超声波振荡，诊断出异常的原因，并通过前面板灯的照明模式来识别和显示六种异常。 这能有效地澄清麻烦的原因并提供快速的解决方案。

用途

●清洗集成电路、晶体管、硅片、光罩等。
●印刷电路板、硬盘部件、LCD玻璃等的清洗。
●清洗活塞、燃油泵、电气元件等。

28千赫的频率主要适用于对顽固污垢的强力清洗，而40千赫的频率则适用于精密清洗，其不平整和损坏程度较小。

规格

WA系列[超声波清洗机分离型]

发振器

类型 WA-600-28T WA-600-40T WA-1200-28T WA-1200-40T
发振方式 相邻近双频双频开关振荡（DUAL）
调频振荡（FM）
单频振荡（SINGLE）
脉冲振荡（PULSE）
额定输出
 DUAL/FM 400W 800W
SINGLE 600W 1200W
PULSE MAX 600W MAX 1200W
标称振荡频率 28kHz 40kHz 28kHz 40kHz
电源输入 选择AC200V、220V、230V、240V（订购时）
单相50/60 Hz 1200 VA		 选择AC200V、220V、230V、240V（订购时）
单相50/60 Hz 2400 VA
外接界面
 模拟输出 4-20mA电流输出
触点输出 2点 报警输出，振荡检测输出
外部驱动器输入 超声波振荡ON/OFF（接触输入）
RS485通信 MODBUS（RTU）协议*1
外部尺寸
WxDxHmm		 336ｘ400ｘ125
（不包括凸出部分，包括橡胶脚）
质量 6kg

●DUAL/FM频率调制范围：中心频率±1kHz。
●可变的输出范围：20-100%。
●输出指示：LED指示器（对应输出）。
●周围操作环境：温度：5至40℃，湿度：5至80%（无凝露）
●电源线长度：3.5米
●可选配件：振荡单元连接端子板

*1 可以通过RS485通信检查各种设置和运行状态。

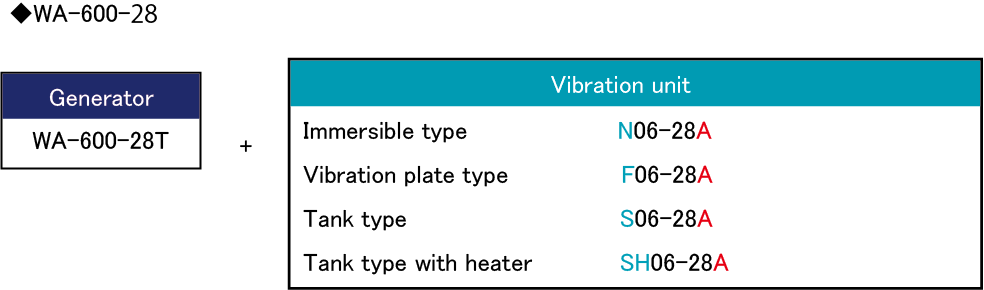

振荡器单元

*根据要求，可以制造具有订制规格的换能器单元，如减压规格等。

N型 ｜ 抛入式

N型 ｜ 抛入式

类型 N06-28A N06-40A N12-28A N12-40A
振荡器类型 WA-600-28T WA-600-40T WA-1200-28T WA-1200-40T
最大的输入许可 600W 1200W
标称振荡频率 28kHz 40kHz 28kHz 40kHz
有效照射面积 350ｘ200 420ｘ300
尺寸
WxDxHmm
（不包括突出的部分）		 350ｘ200ｘ100 350x200x75 420x300x100 420x300x75
材质 外壳：SUS304（SUS316L可特别订制）
质量 14kg 11kg 18kg 14kg

●工作液体温度范围：5-80℃
●换能器：螺栓连接的朗之万型换能器
●传感器线长：2.5米（包裹部分2米）+输出线3.5米

F型 ｜ 振板式

F型 ｜ 振板式

类型 F06-28A F06-40A F12-28A F12-40A
振荡器类型 WA-600-28T WA-600-40T WA-1200-28T WA-1200-40T
最大的输入许可 600W 1200W
标称振荡频率 28kHz 40kHz 28kHz 40kHz
有效照射面积 350ｘ200 420ｘ300
尺寸
WxDxHmm
（不包括突出的部分）		 390ｘ240ｘ83
t=3㎜		 390x240x57
t=3㎜		 460x340x83
t=3㎜		 460x340x57
t=3㎜
材质 板材：SUS304 (SUS316L可特别订制)
包装: EPDM t=3mm (Viton等特殊要求可以提供)
质量 10kg 8kg 16kg 13kg

●工作液体温度范围：5-100℃
●换能器：螺栓连接的朗之万型换能器
●换能器线长：3.5米+输出线3.5米

S型 ｜ 槽型

S型 ｜ 槽型

类型 S06-28A S06-40A S12-28A S12-40A
振荡器类型 WA-600-28T WA-600-40T WA-1200-28T WA-1200-40T
最大的输入许可 600W 1200W
标称振荡频率 28kHz 40kHz 28kHz 40kHz
有效照射面积 370x250 500x300
尺寸
WxDxHmm
（不包括突出的部分）
 外形 422ｘ302ｘ405
(包括橡胶脚）		 550ｘ350ｘ402
(包括橡胶脚）
内槽 370ｘ250ｘ250（23L) 500ｘ300ｘ224（35L) *1
材质 水槽：SUS304 (SUS316L可特别订制)
排水阀 Rc 1/2 Rc 3/4
质量 22kg 19kg 39kg 34kg

■配件：盖子
●工作液体温度范围：5-100℃。
●换能器：螺栓拧紧的朗之万型换能器
●换能器线长：3.5米。
●可选配件：清洗篮（KG10F，KG11T）

*1 坡度大，排水效果好。

SH型 ｜ 加热槽型

SH型 ｜ 加热槽型

类型 SH06-28A SH06-40A SH12-28A SH12-40A
振荡器类型 WA-600-28T WA-600-40T WA-1200-28T WA-1200-40T
最大的输入许可 600W 1200W
标称振荡频率 28kHz 40kHz 28kHz 40kHz
有效照射面积 370x250 500x300
加热器 AC200V 单相
50/60Hz　2kW		 AC200V 单相
50/60Hz 3kW
尺寸
WxDxHmm
（不包括突出的部分）
 外形 580ｘ310ｘ406
(包括橡胶脚）		 710ｘ360ｘ405
(包括橡胶脚）
内槽 370ｘ250ｘ250（23L) 500ｘ300ｘ224（35L) *1
材质 水槽：SUS304 (SUS316L可特别订制)
排水阀 Rc 1/2 Rc 3/4
质量 28kg 25kg 46kg 40kg

■配件：盖子。
●工作液体温度范围：5-100℃。
●换能器：螺栓拧紧的朗之万型换能器
●换能器线长：3.5米。
●可选配件：清洗篮（KG10F，KG11T）。
*加热器仅用于水加热。 请不要用除水以外的任何物质。
*需要一个单独的电源来驱动加热器。

*1 坡度大，排水效果好。
